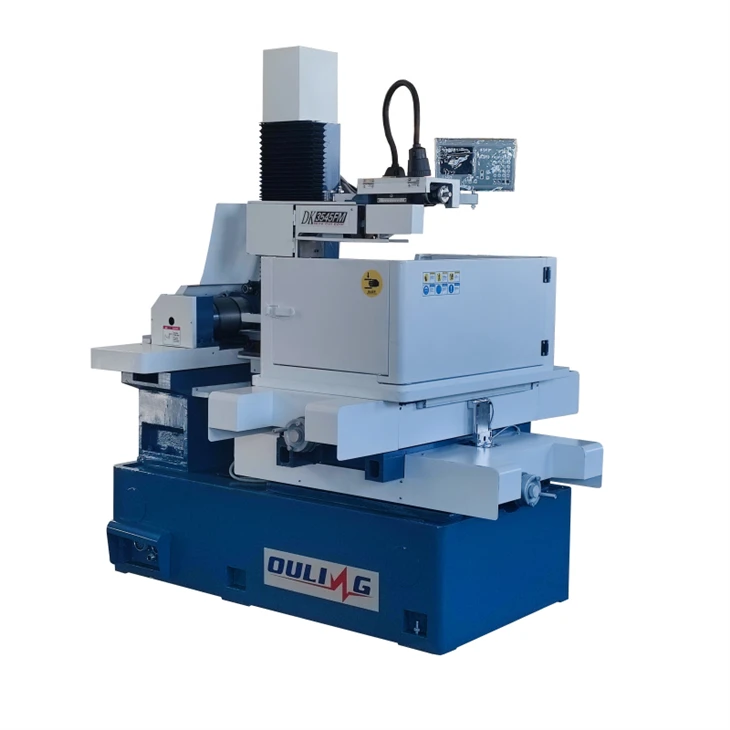

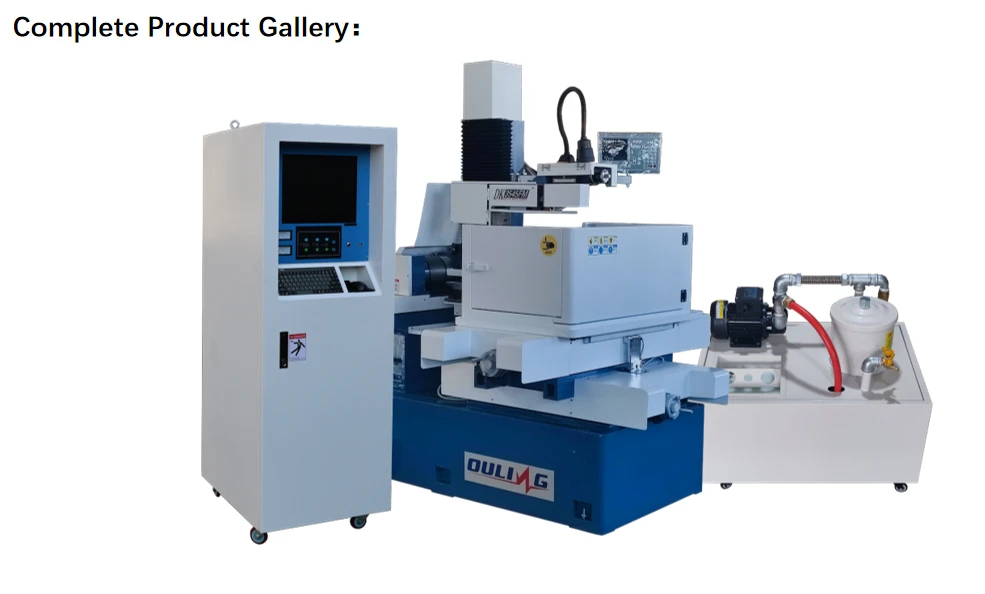

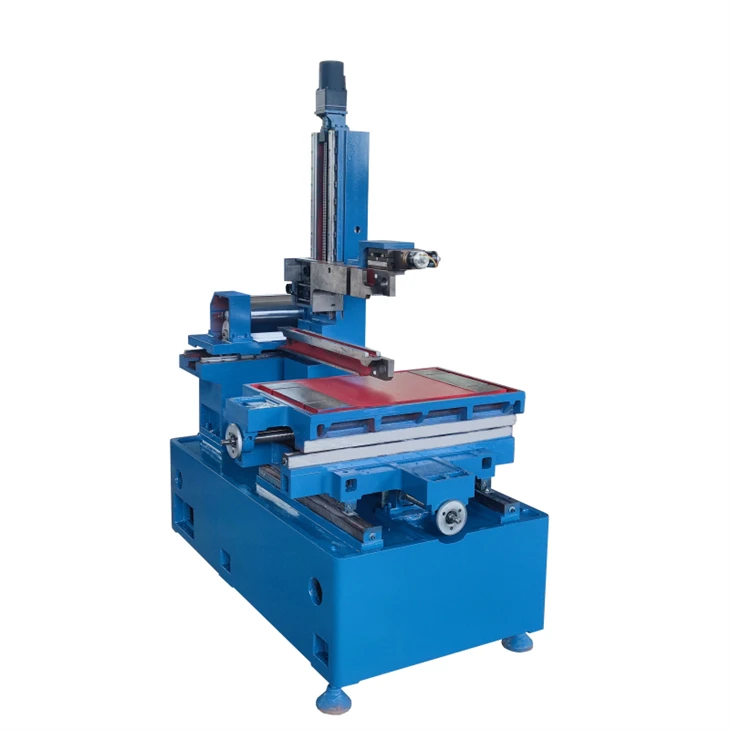

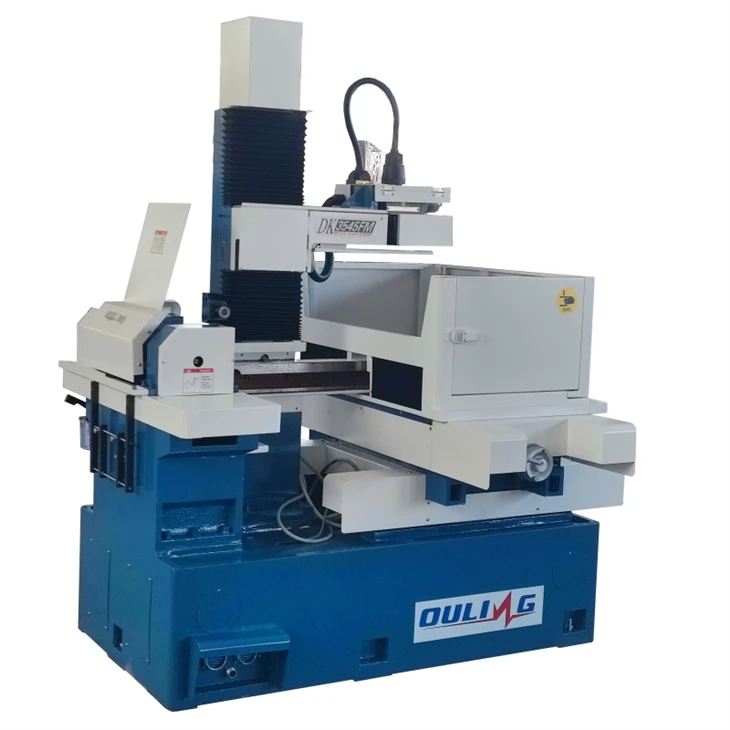

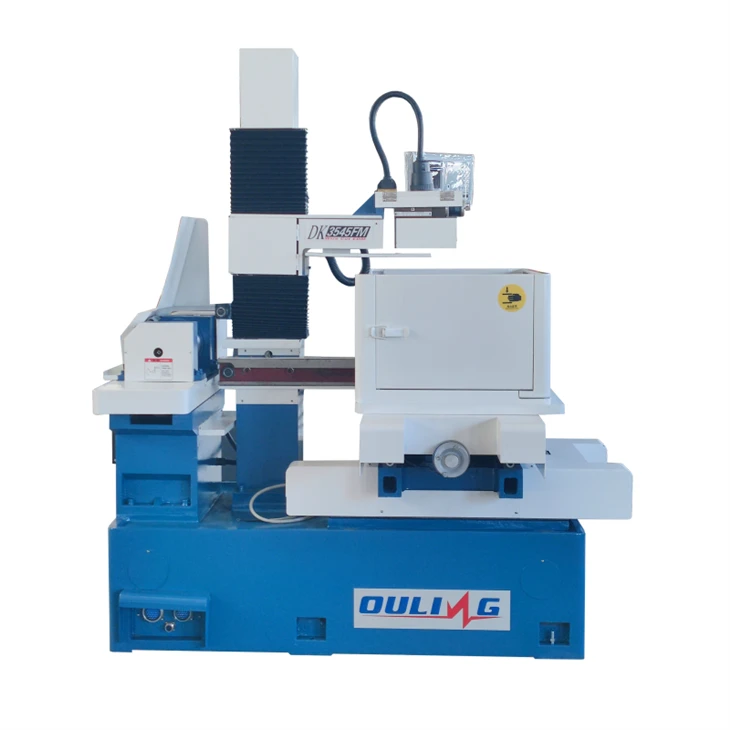

OL3545FS Single Cutting Fil Cut EDM a fèt pou ti -a-mwayen moso kondiktif ki mande pou amelyore presizyon koupe ak pèfòmans machin ki estab. Li prezante yon tab travay 420 × 710 mm, 350 × 450 mm X/Y vwayaj, 60 × 60 mm U/V vwayaj, ak sipòte pyès ki rive jiska 500 mm epè ak 300 kg nan pwa. Avèk ± 0.02 mm presizyon pwezante, ± 0.004 mm repete presizyon pwezante, ak yon brutality sifas optimal nan 2.0 μm, OL3545FS a se apwopriye pou mwazi presizyon, zouti, ak jeneral aplikasyon pou koupe fil EDM.
| Espesifikasyon mekanik | OL3545FS | |
| Gwosè tab travay la | 420 * 710mm | |
| Vwayaj aks X/Y | 350 * 450mm | |
| U/V aks vwayaj | 60 * 60mm | |
| Z aks vwayaj | 460mm | |
| Max.workpiece epesè | 500mm | |
| Max. pwa pyès travay la | 300kg | |
| Pwa kò machin | 1200kg | |
| Zòn etaj kò machin | 1500 × 1100 × 1850mm | |
| Paramèt teknik | ||
| Max. cône ang/epesè | ± 6 degre / ± 15 degre / ± 30 degre / 80mm | |
| Max. vitès D' | 150mm²/min | |
| Max. to fil manje | 1 ~ 11.4m / sec (frekans reglabl) | |
| Pozisyon presizyon | ± 0.02mm | |
| Repete presizyon pozisyon | ± 0.004mm | |
| Optimal D' jistès | ± 0.006mm | |
| Brut sifas optimal | 2.0μm | |
| Dyamèt fil molybdène | 0.10 ~ 0.25mm | |
| Ekipman pou pouvwa | 3 faz / 380V / 50Hz | |
| Konsomasyon pouvwa | 3kVA | |
| Estanda Konfigirasyon | ||
| Liaison aks | XYUV aks similtane | |
| Kalite tren gid | V-ray fè tèt di toujou | |
| Mòd kondwi aks XY | Motè stepper | |
| Sistèm lubrification santral | manyèl / otomatik | |

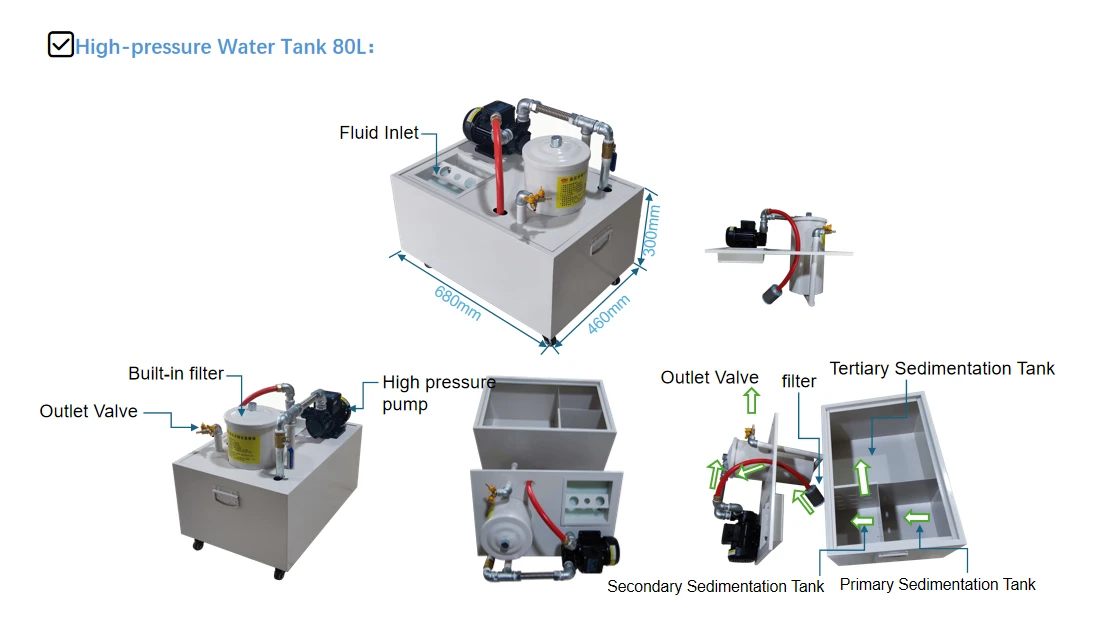

| Kapasite tank Dielectric | 40 L | |

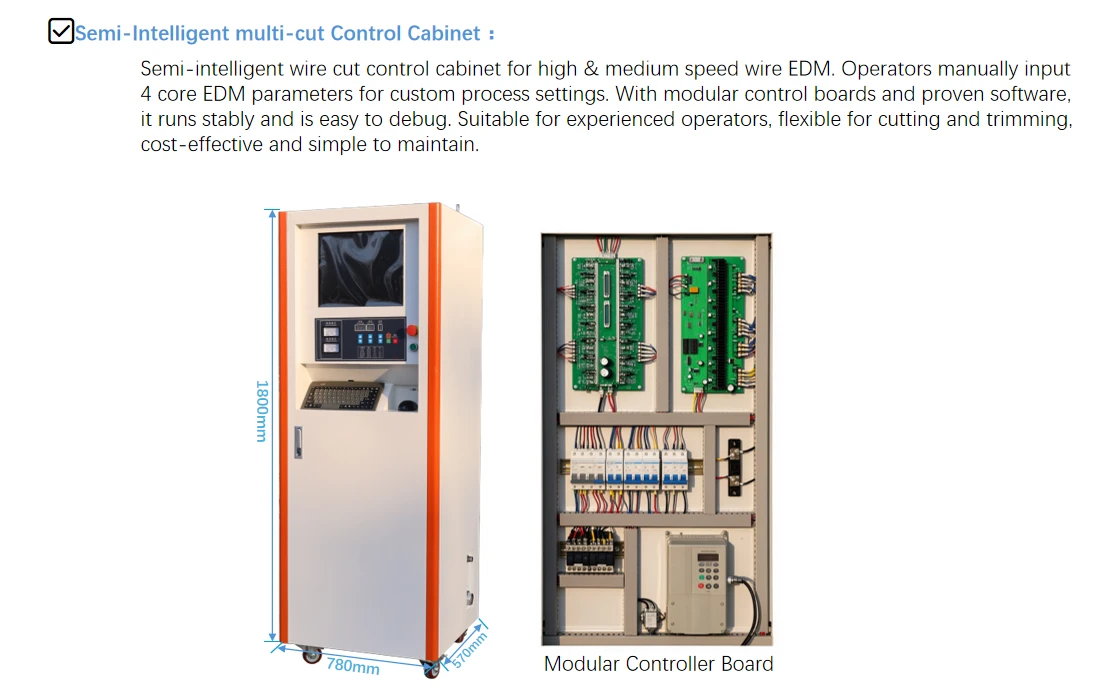

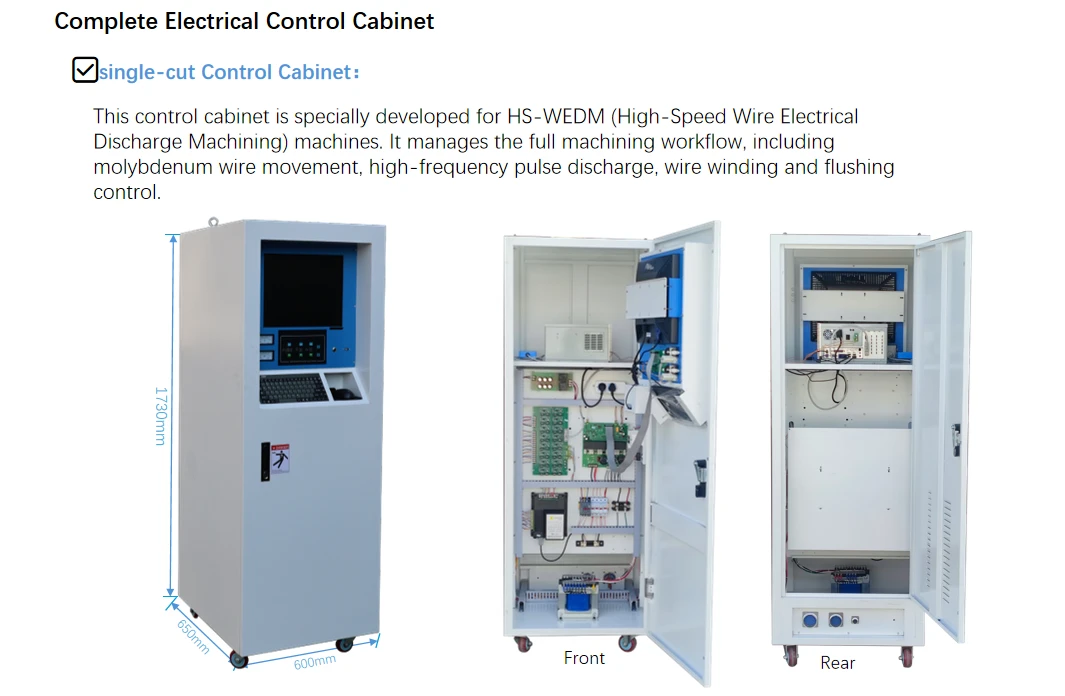

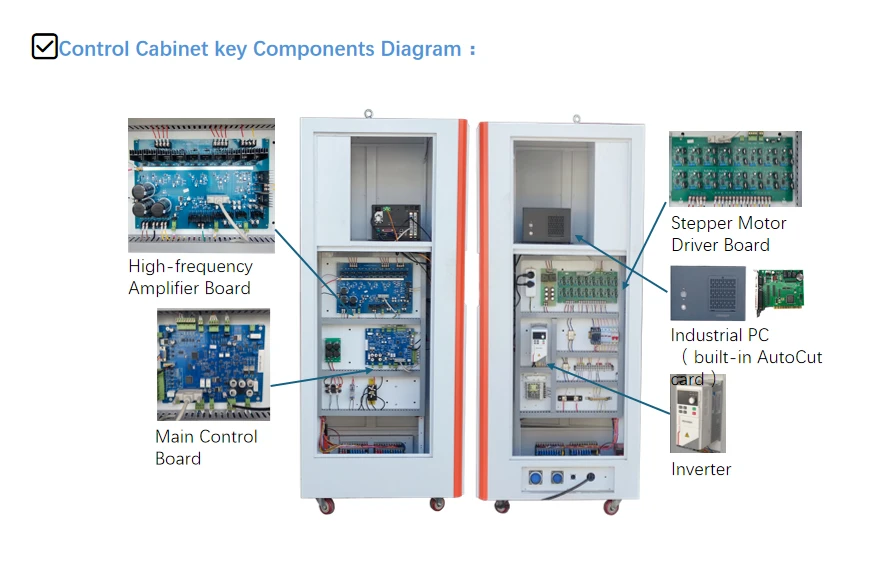

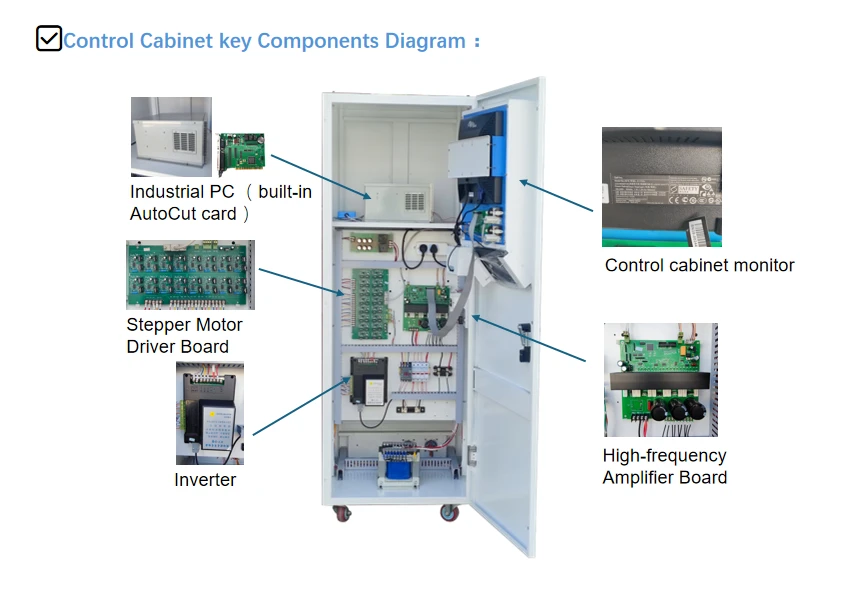

| Kontwolè | Kabinè kontwòl vètikal | |
| Platfòm lojisyèl | Fenèt XP | |

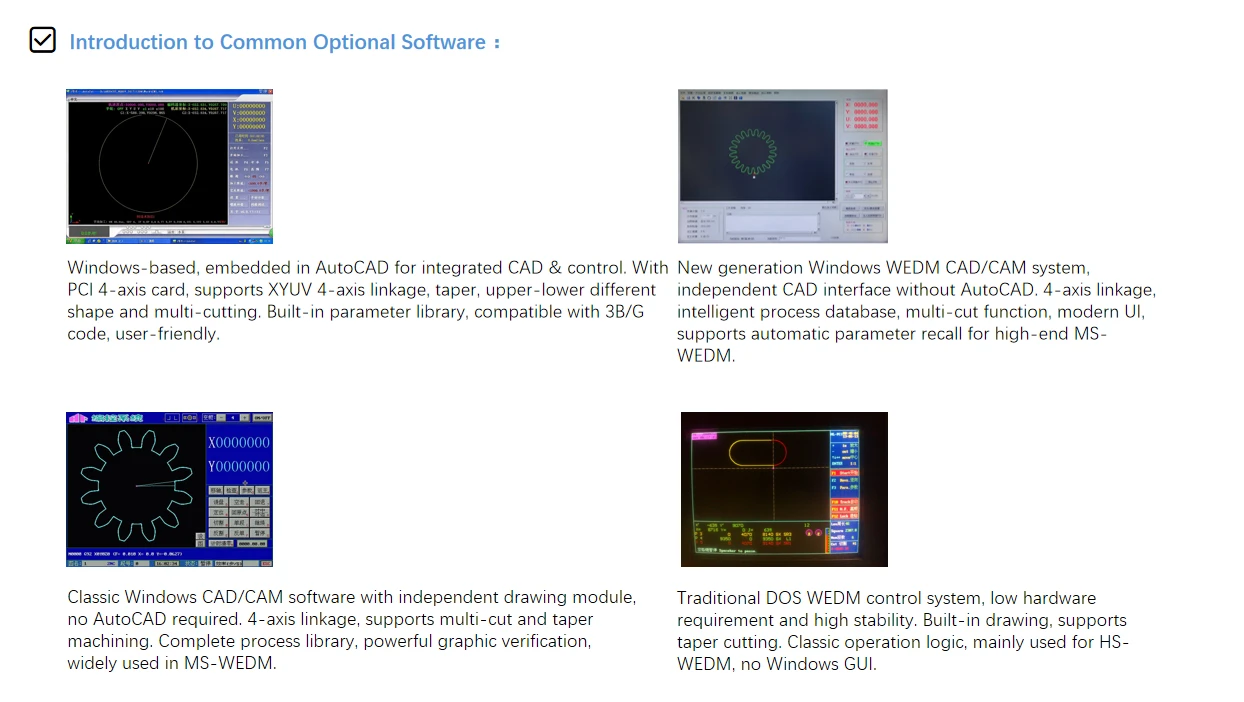

| Sistèm kontwòl | Oto-koupe/Genyen-koupe/X8/HL | |
| Ekspozisyon lang | Chinwa / Angle / Ris | |
| Siveye | 17" LCD | |
| Ekspozisyon lekti dijital | XY aks DRO (5μm) | |
| Enstriksyon CNC | Kòd ISO estanda | |
| Kalite transmisyon | USB/LAN | |
