NouVitès Mwayen Fil Koupe EDM (MS-WEDM), konnen tou kòmMwayen vitès fil koupe EDM, se yon solisyon machin pwofesyonèl egzeyat elektrik devlope pou manifakti mwazi presizyon ak pwosesis pati segondè-presizyon. Li se amelyorasyon ideyal la nan tradisyonèl yoGwo vitès fil koupe EDM, konbine efikasite machin segondè ak presizyon siyifikativman amelyore ak bon jan kalite sifas yo.
Ekipe akmilti-koupe(ki graj koupe + fini koupe) teknoloji, machin nan delivre ki estab presizyon dimansyon ak yon fini sifas lis. Sistèm kontwòl CNC convivial li sipòte pwogramasyon, simulation ak operasyon otomatik, sa ki fè li apwopriye pou tou de atelye ki gen eksperyans ak achtè pou premye fwa.
Bati ak yon estrikti rijid fè jete ak konpozan mouvman lineyè wo-klas, machin EDM fil mwayen vitès nou an asire presizyon alontèm ak fyab anba pwodiksyon kontinyèl. Chak inite estrikteman teste anvan livrezon pou satisfè estanda kalite entènasyonal yo.
Karakteristik kle
Multi-koupe presizyon
Fonksyon milti-koupe pou pi wo presizyon ak pi bon fini sifas
Fil ki estab kouri
Transpò a fil ki estab asire presizyon koupe, efikasite amelyore, ak mwens mete fil
Rijid kabann fè jete
Efikas ak egzak pwosesis ak tès ekipman.
Smart CNC kontwòl
Programmasyon fasil, simulation ak operasyon otomatik pou débutan ak ekspè sanble
Pri-efikas chwa
Yon altènatif ekonomik pou ralanti EDM fil ak presizyon fèmen pou anpil travay mwazi
Faktori-teste
Chak inite estrikteman teste anvan livrezon pou satisfè estanda kalite entènasyonal yo
Aplikasyon
Ideyal pou mwazi plastik presizyon, mwazi mouri-casting, Stamping mouri, extrusion mouri ak konplèks presizyon pyès rezèv nan endistri tankou fè mwazi, otomobil, elektwonik ak manifakti pyès ki nan konpitè.
Ranpli Galeri Pwodwi

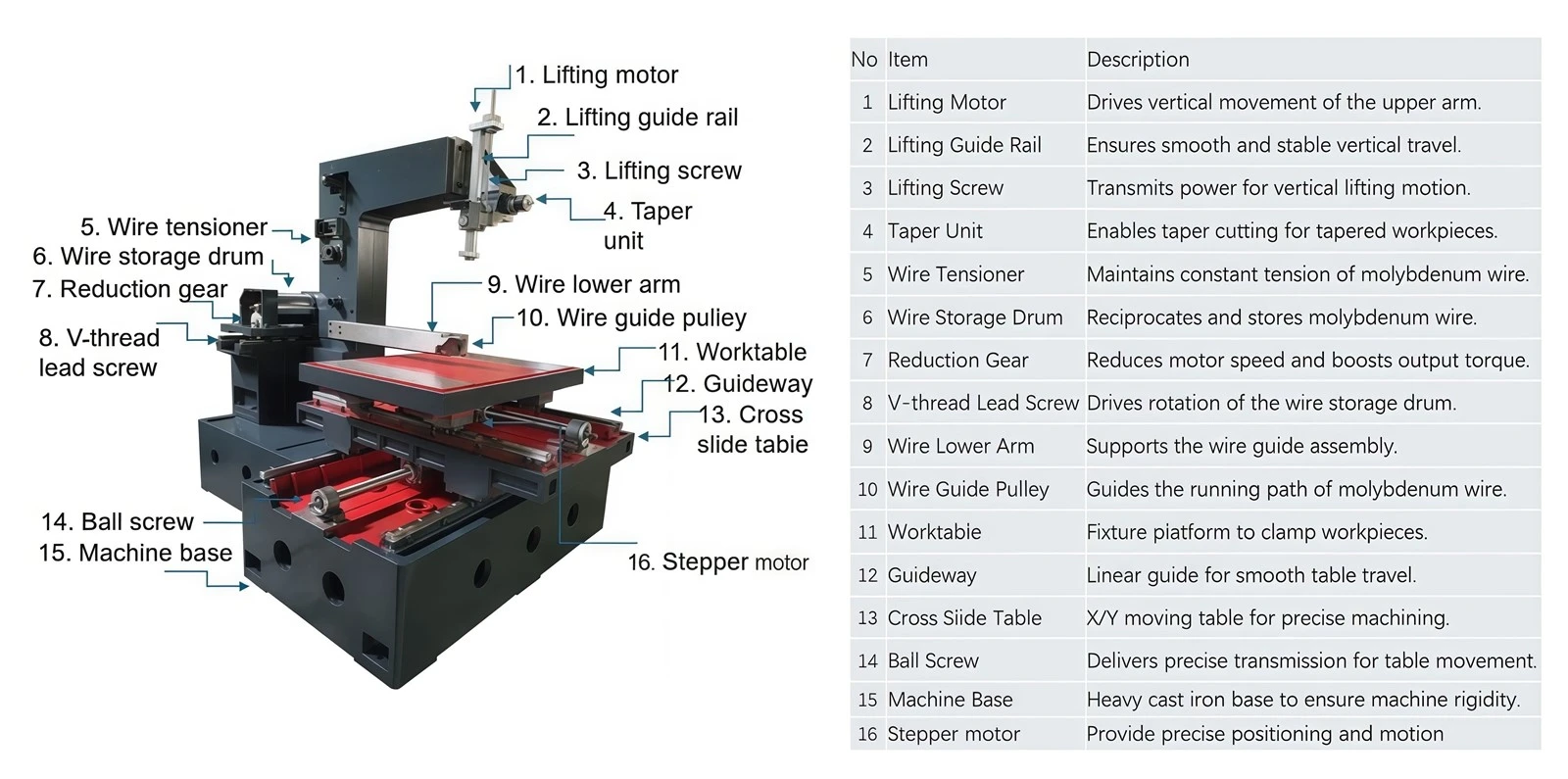

Estrikti prensipal la

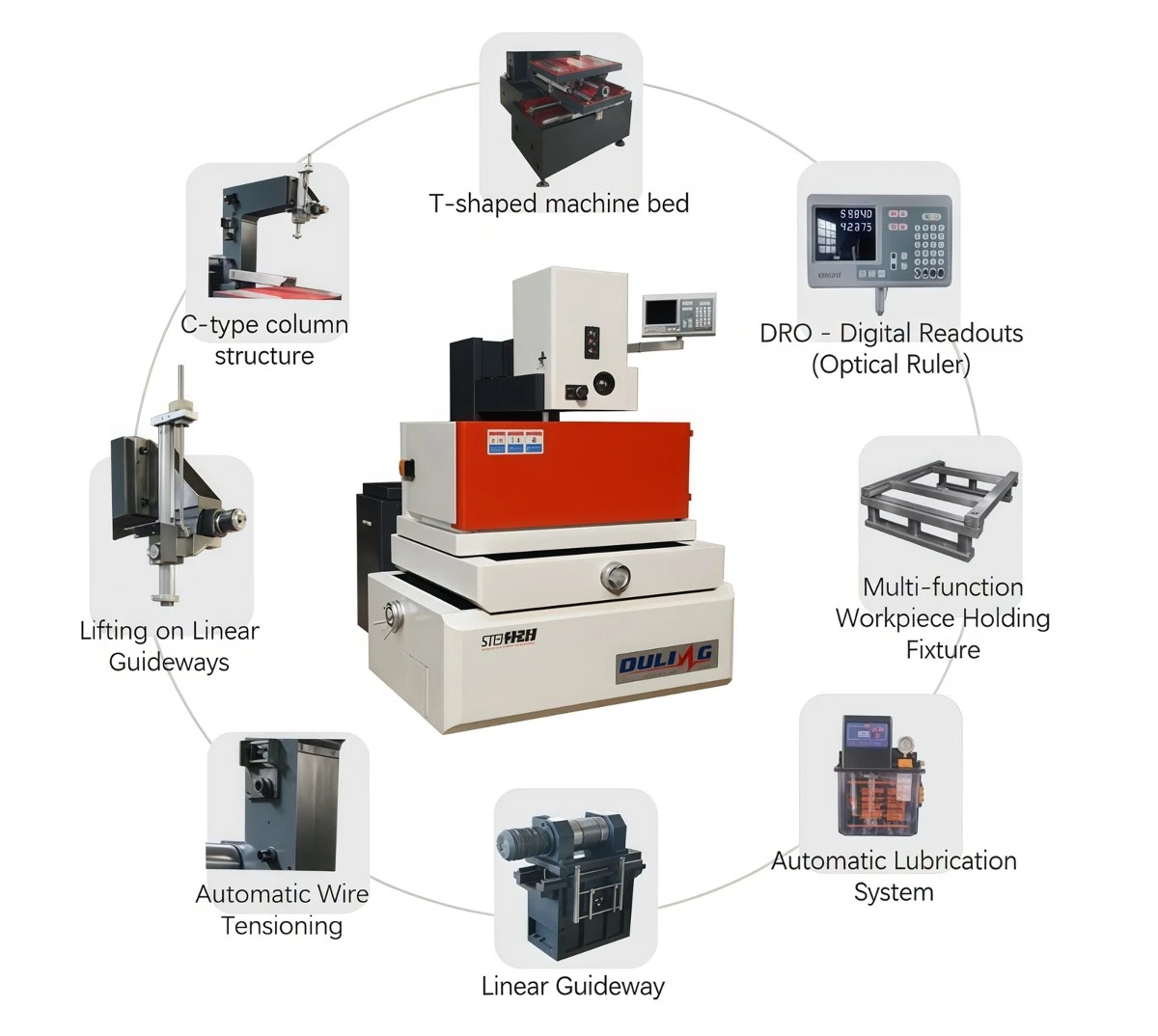

Detay Display

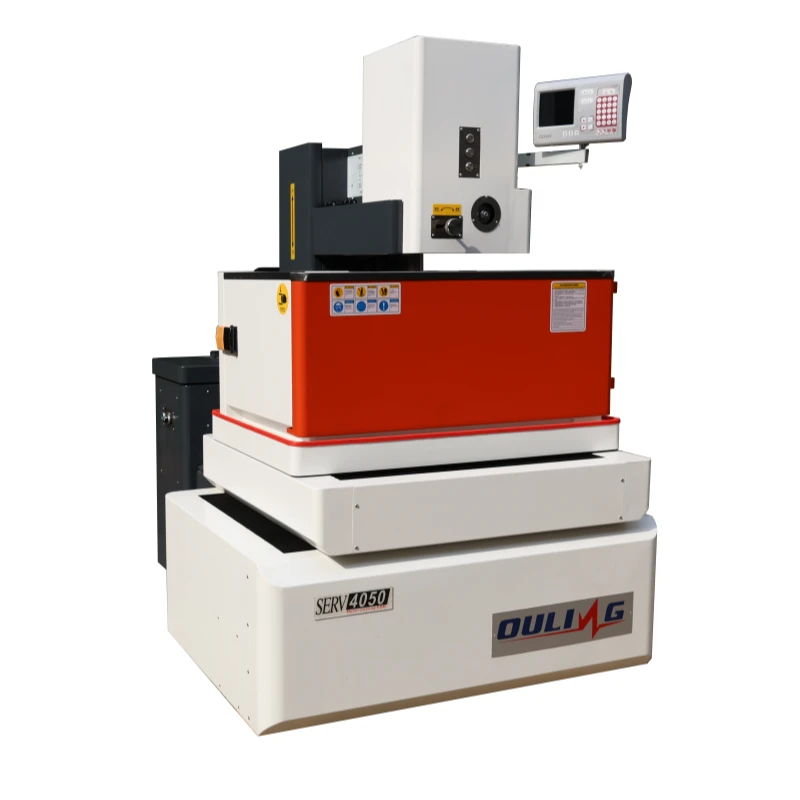

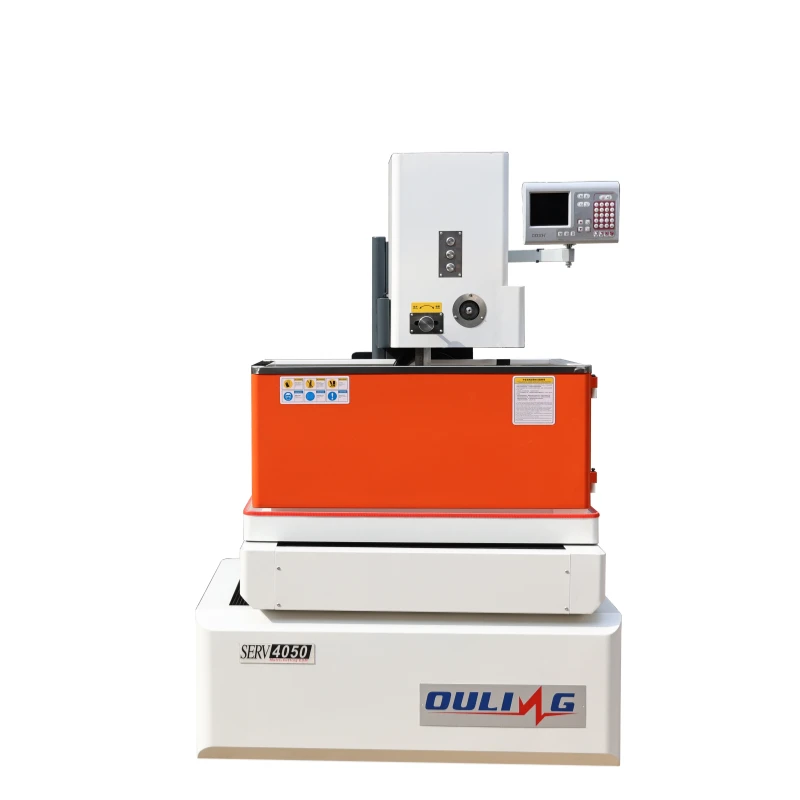

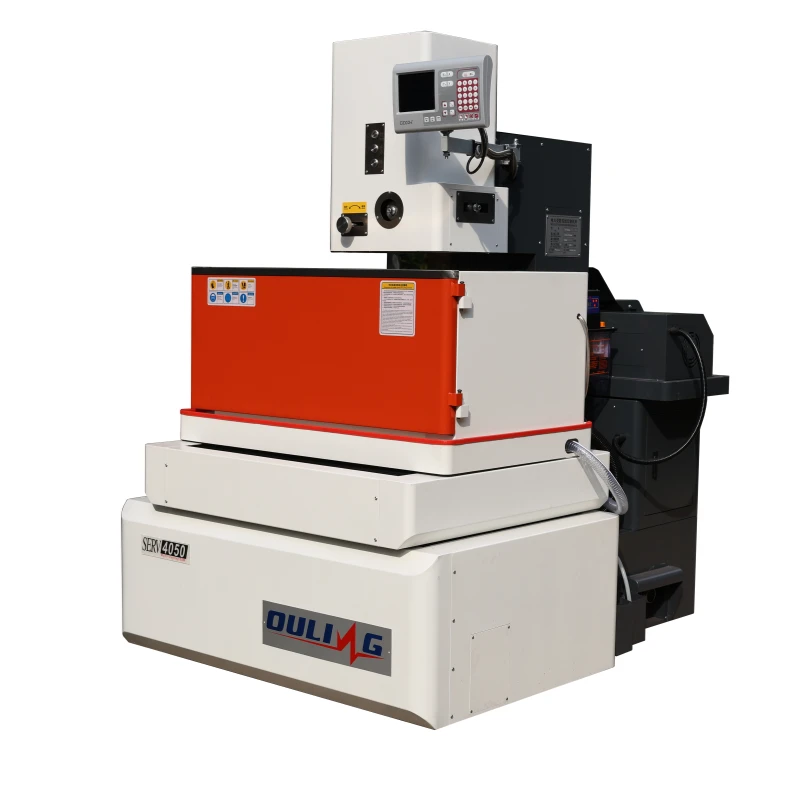

OL500CT Precision Medium Speed Wire EDM a fèt pou koupe presizyon nan gwosè mwayen kondiktif pyès ki mande presizyon ki estab ak bon jan kalite sifas yo. Li prezante yon tab travay 510 × 800 mm, 400 × 500 mm X/Y vwayaj, 60 × 60 mm U/V vwayaj, ak sipòte pyès ki rive jiska 300 mm epè ak 500 kg nan pwa. Avèk presizyon pwezante ± 0.01 mm, presizyon pwezante repete ± 0.003 mm, yon presizyon machin optimal nan ± 0.004 mm, ak brutality sifas desann nan Ra 1.0 μm, OL500CT a apwopriye pou mwazi presizyon, outillage, ak mande aplikasyon pou fil EDM koupe.
| Espesifikasyon mekanik | OL500CT | |
| Gwosè tab travay la | 510 * 800mm | |
| Vwayaj aks X/Y | 400 * 500mm | |
| U/V aks vwayaj | 60 * 60mm | |
| Vwayaj aks Z | 280mm | |
| Max.workpiece epesè | 300mm | |
| Max. pwa pyès travay la | 500kg | |
| Pwa kò machin | 1950kg | |
| Zòn etaj kò machin | 1800 * 1350 * 2000mm | |
| Paramèt teknik | ||
| Max. cône ang/epesè | ± 6 degre / ± 15 degre / ± 30 degre / 80mm | |
| Max. vitès D' | 200mm²/min | |
| Max. to fil manje | 1 ~ 11.4m / sec (frekans reglabl) | |
| Pozisyon presizyon | ± 0.01mm | |
| Repete presizyon pozisyon | ± 0.003mm | |
| Optimal D' jistès | ± 0.004mm | |
| Pi bon sifas brutality | Ra 1.0μm | |
| Dyamèt fil molybdène | 0.10 ~ 0.25mm | |
| Ekipman pou pouvwa | 3 faz / 380V / 50Hz | |
| Konsomasyon pouvwa | 3kVA | |
| Estanda Konfigirasyon | ||
| Liaison aks | XYUV aks similtane | |
| Gid tren | Gid lineyè | |
| Kondwi aks XYUV | Motè stepper/motè servo | |
| Z aks kondwi | Motè ibrid | |
| Sistèm lubrification santral | Otomatik | |

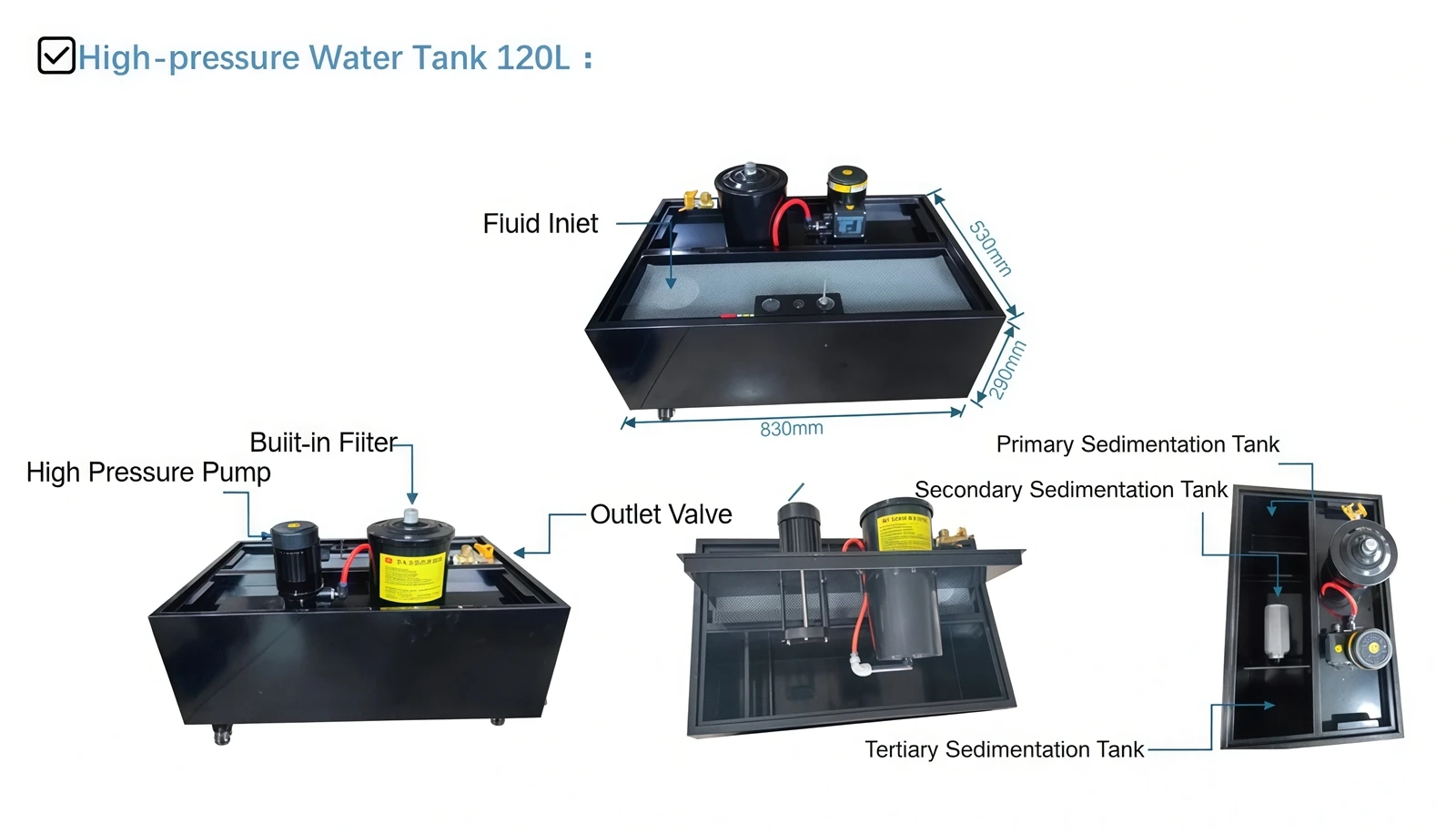

| Kapasite tank Dielectric | 110 L | |

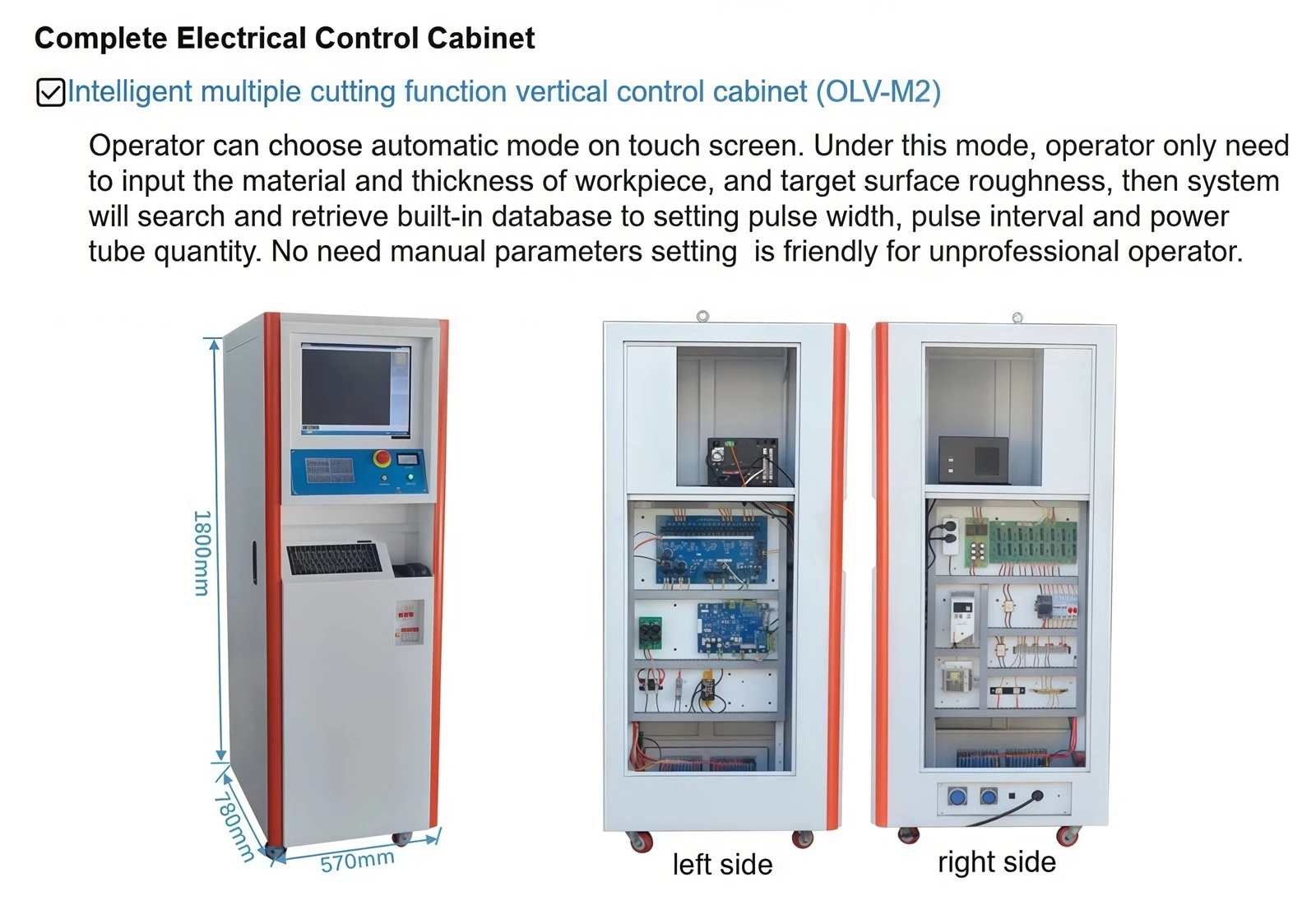

| Kontwolè | Kabinè kontwòl vètikal | |
| Platfòm lojisyèl | Fenèt XP / Fenèt 7 | |

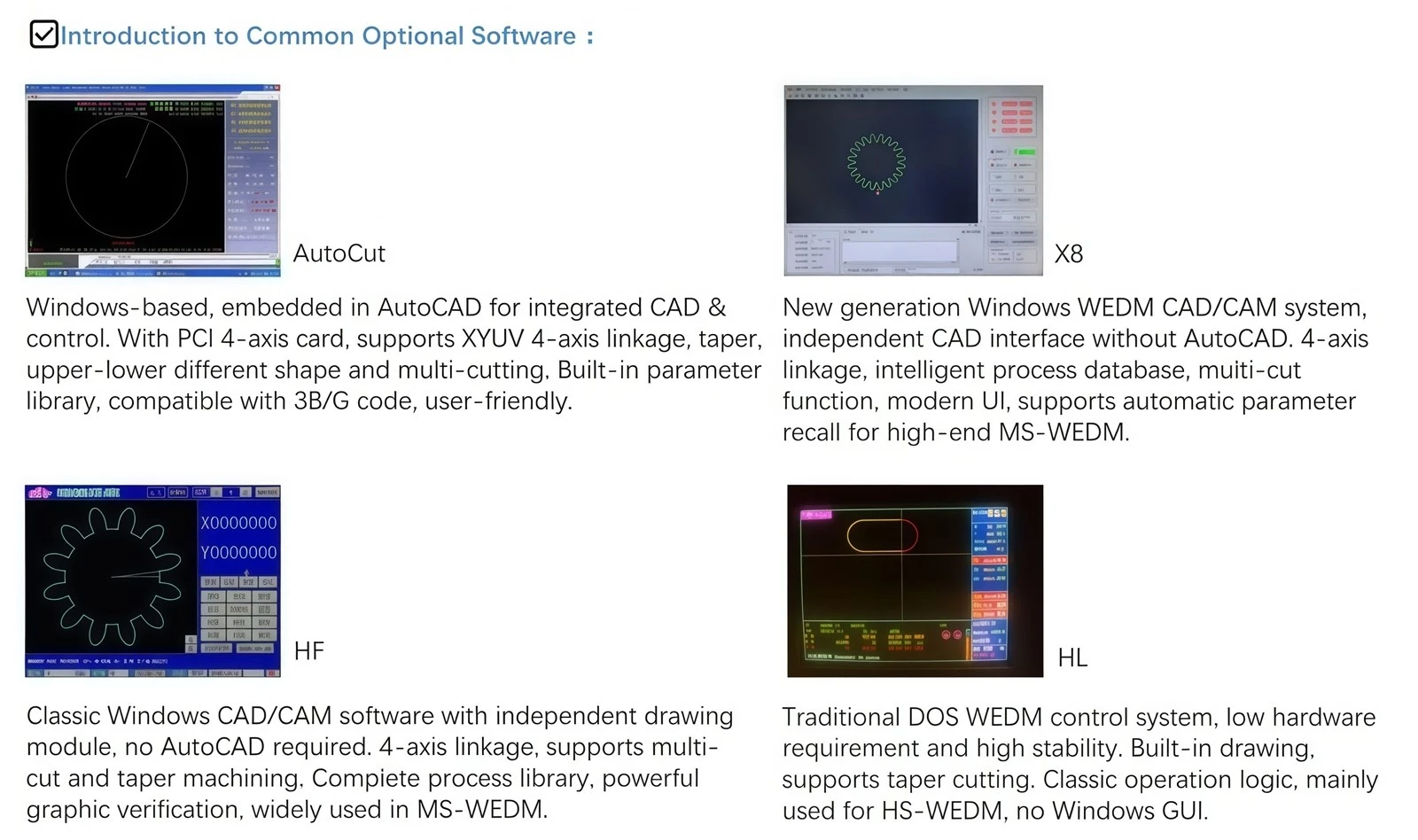

| Sistèm kontwòl | Oto-koupe / Win-cut / X8 | |
| Ekspozisyon lang | Chinwa / Angle / Ris | |
| Siveye | 17" LCD | |
| Ekspozisyon lekti dijital | XY aks DRO (5μm) | |
| Enstriksyon CNC | Kòd ISO estanda | |
| Kalite transmisyon | USB/LAN | |
